Loxone Tree kabel (200 m)

Detailní popis produktu

Loxone Tree Kabel – Ideální kabel pro všechny Tree produkty

Perfektní řešení pro vaši Loxone instalaci
Loxone Tree kabel je navržen speciálně pro použití s Loxone Tree technologiemi, což zajišťuje rychlou a snadnou instalaci všech Tree zařízení, včetně pohybových senzorů, hlavic nebo LED spotů. Tento kabel umožňuje efektivní komunikaci i spolehlivé napájení periferních i akčních prvků vašeho chytrého domova.

Klíčové vlastnosti:

✅ Univerzální použití – Ideální pro veškeré Loxone Tree produkty
✅ Kroucené páry – Optimalizované pro komunikaci Tree zařízení
✅ Průřez vodičů přizpůsobený potřebám – Nízkoproudé i výkonné napájení
✅ Nízký obsah halogenů (LSZH) – Zvýšená požární bezpečnost
✅ Certifikováno dle evropských stavebních předpisů (CPR B2ca-s1a, d1, a1)

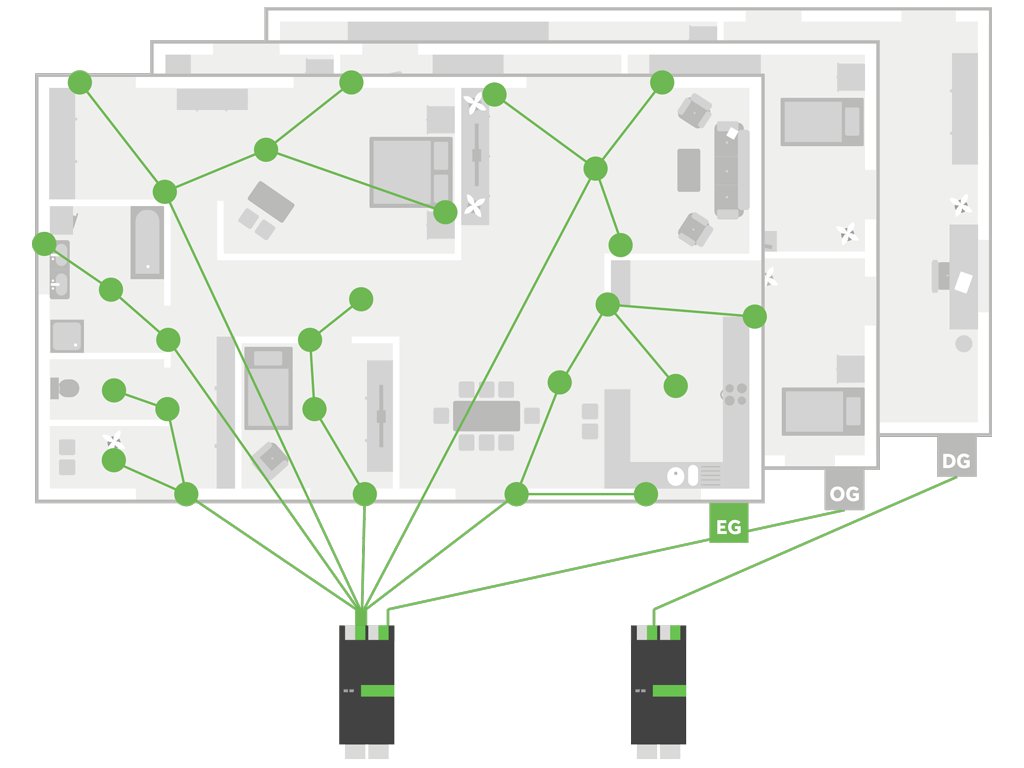

Optimální rozložení vodičů

Tree kabel je navržen s ohledem na potřeby jak senzorů, tak aktorů v chytré domácnosti.

1. Tree senzory

• Periferní zařízení jako pohybové senzory, tlačítka Touch Pure nebo hlavice se připojují ke stromové struktuře Tree pomocí krouceného zeleno-bílého páru.
• Napájení těchto zařízení je nízké, což umožňuje využít identický kroucený oranžovo-bílý pár pro jejich napájení.

2. Tree aktory

• Produkty jako LED spoty, LED RGBW stmívače nebo jiné aktivní prvky vyžadují stabilní napájení s vyšší proudovou zátěží.
• Dvojice vodičů 1,5mm² (oranžový/bílý) v kabelu poskytuje dostatek energie pro spolehlivý provoz těchto zařízení.

Technická specifikace

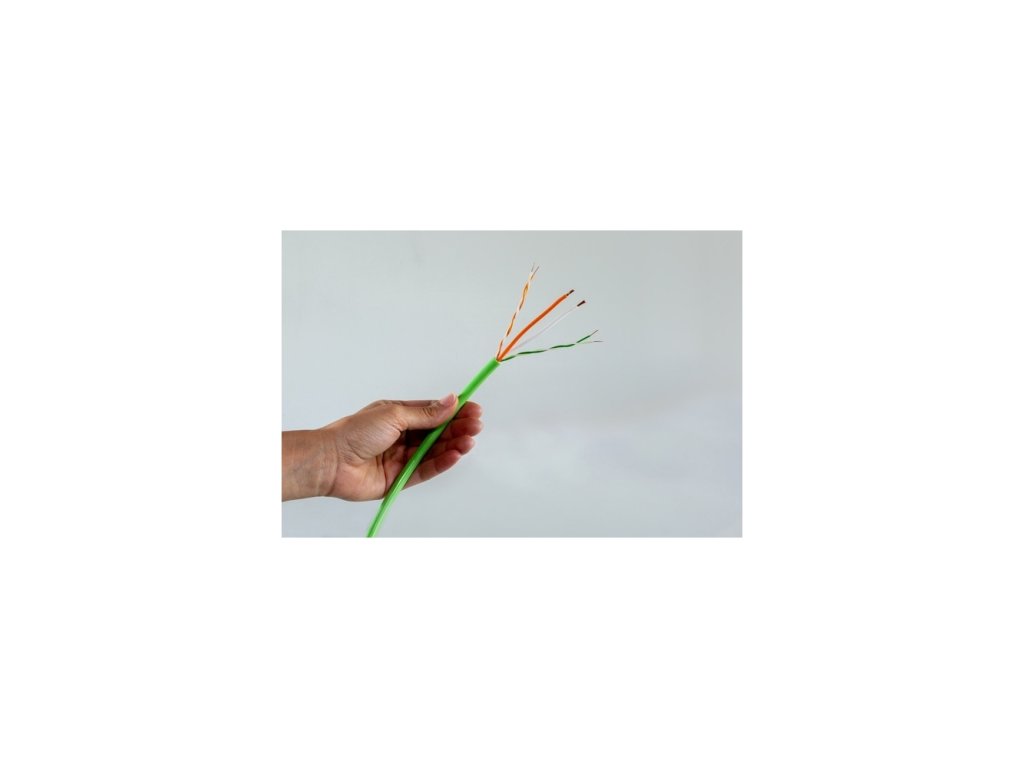

📌 Struktura kabelu:

• Komunikační vodiče (Tree data)

  • Zelená & zeleno-bílá
  • 2× 0.6mm Ø (0.28mm² / AWG23)
  • Pevný měděný vodič
  • Kroucený pár

• Napájecí vodiče pro zařízení s nízkou spotřebou

  • Oranžová & oranžovo-bílá
  • 2× 0.6mm Ø (0.28mm² / AWG23)
  • Pevný měděný vodič
  • Kroucený pár

• Napájecí vodiče pro zařízení s vysokou spotřebou

  • Oranžová & oranžovo-bílá
  • 2× 1.5mm² (AWG16)
  • Jemně laněný měděný vodič (28x0.245mm Ø)

📌 Napětí a odolnost:

• Jmenovité napětí: 200V DC
• Testovací napětí: 5500V AC
• Bezpečnostní třída: IP20

📌 Provozní podmínky:

• Teplotní rozsah při pohybu: -15 °C až +80 °C
• Teplotní rozsah při fixní instalaci: -30 °C až +80 °C
• Odolnost vůči ohni: CPR B2ca-s1a, d1, a1

📌 Další vlastnosti:

• Průměr kabelu: 7.5 mm
• Délka balení: 200 m
• Celková hmotnost balení: 21.5 kg
• Obsah mědi: 41.2 kg/km
• Označení délky kabelu přímo na plášti

Certifikace a normy

✅ CPR třída B2ca-s1a, d1, a1 – splňuje nejvyšší požární bezpečnostní normy
✅ Certifikace UL13, UL 444 / CSA C22.2 No. 214
✅ Bezpečnostní třída IP20
✅ LSZH (Low Smoke Zero Halogen) – omezené emise kouře a toxických plynů při hoření

Loxone Tree kabel je ideální volbou pro rychlou a bezproblémovou instalaci všech Loxone Tree produktů. Díky svému optimalizovanému složení zajistí efektivní komunikaci mezi zařízeními a dostatečný přísun energie tam, kde je potřeba.
